Projet et installation d'un Observatoire en Remote


Octobre 2015 : Lancement du projet

Le projet est enfin lancé !! J'installe un remote à Sirene sur le plateau d'Albion.

Ça me trottait dans la tête depuis quelques temps déjà, quelques "événements", le boulot, la vie de famille, et la météo qui se dégrade d'année en année dans le sud ont fini par avoir raison de mon flegme Anglais :) . Après tout, on ne vit qu'une fois et se lancer dans ce type de projet est toujours une aventure !

La dalle est en train d'être coulée. Elle accueillera une coupole ScopeDome 3M V3.

Le setup complet :

Monture Paramount MX+
FSQ106 "BazouK" réalisée par Didier l'année dernière, qui n'a pas beaucoup vu le ciel je dois bien le dire ...
Focuser FLI Atlas
DO Skymeca 3"
Atik 383 L+ / RAF 7 postions avec filtres LRVB Astrodon et SHO 5nm Astrodon.
Les accessoires qui vont bien.

Le tout piloté par TheSkyX / FocusMax et le logiciel Maxpilote réalisé par Laurent Bourgon.

Je remercie :
Mes astropotes qui vont être réquisitionnés pour m'aider à monter la coupole : Fred / Laurent Espo / Babin.
Laurent Bourgon car sans son aide, ses conseils, et son soft qui permet de tout mettre en musique, je n'aurai jamais tenté l'aventure du remote à 122km de la maison   .
Nicolas Outters qui a répondu à tous mes mails. (Je serai à 10m de sa coupole)
Un message pour Solange qui s'occupe de Sirene, qui est une femme tout simplement remarquable !!


Novembre 2015 : Début des travaux.

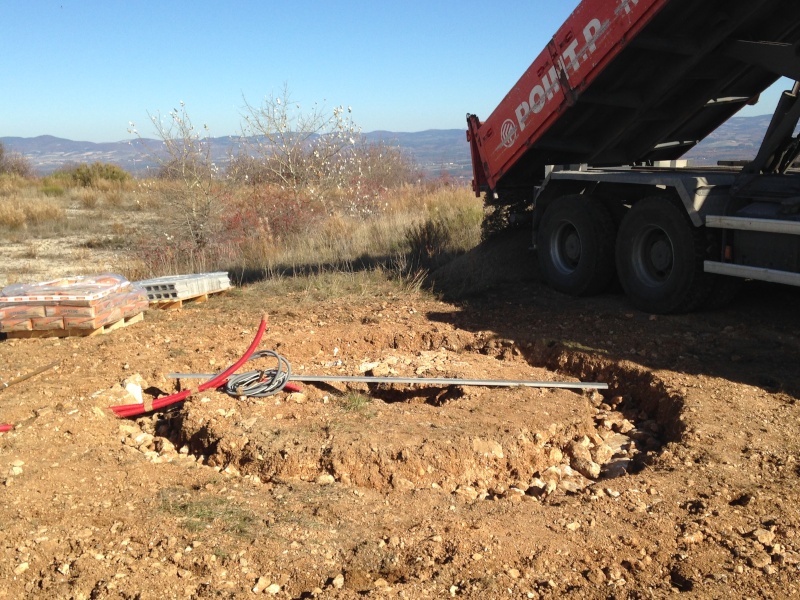

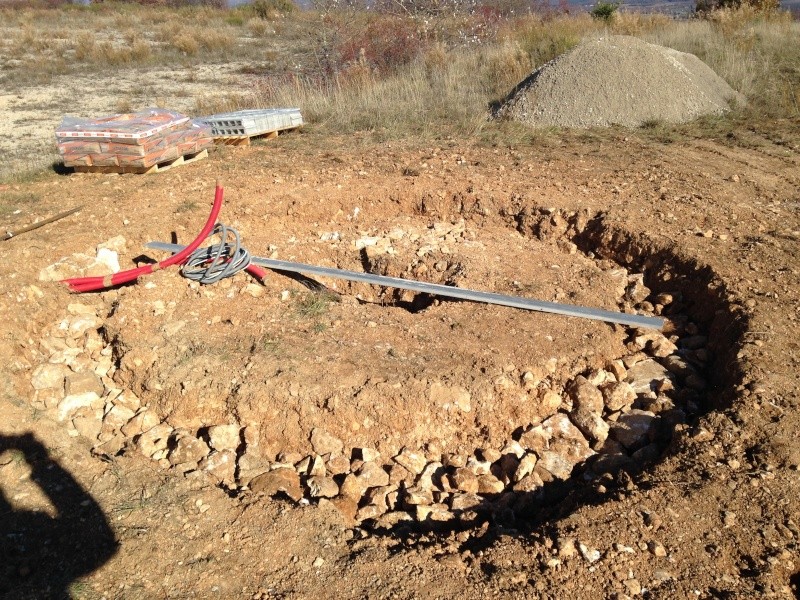

L'emplacement et les travaux en cours ...


26 Novembre 2015 : Livraison de la coupole.

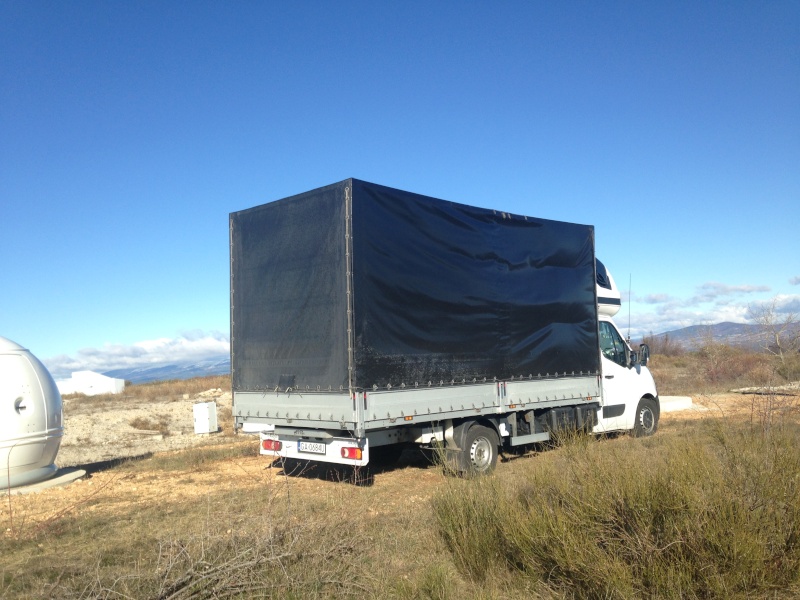

Livraison de la coupole partie 48H plus tôt de Pologne et arrivée à l'heure prévue.

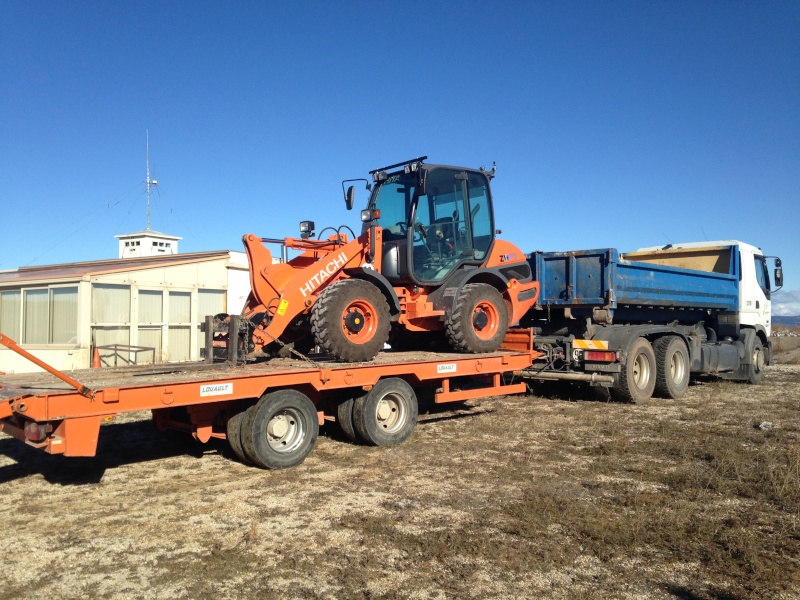

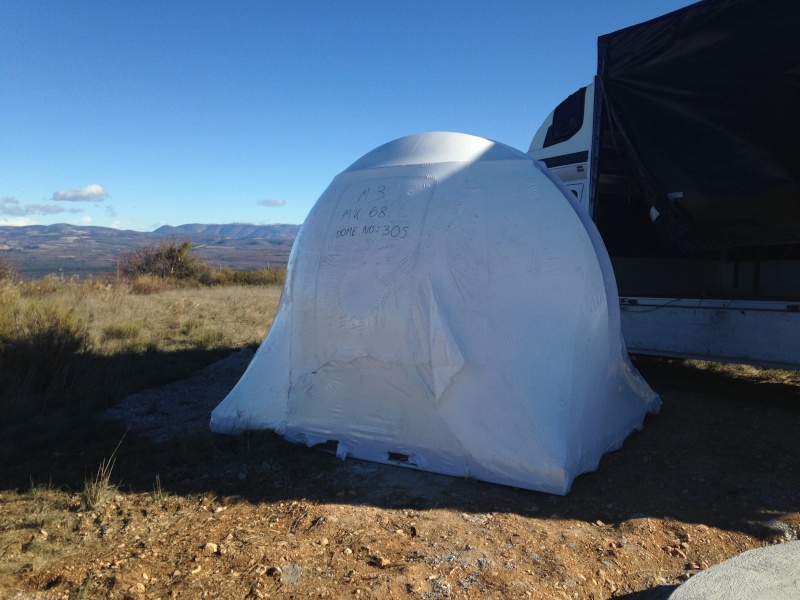

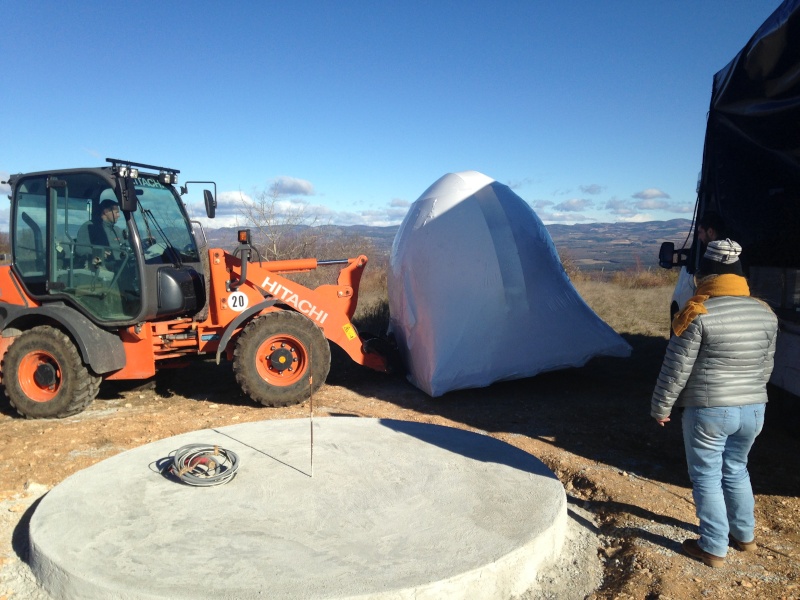

Arrivée 1h plus tard du Manitou pour décharger une grosse palette filmée. Elle contient la coupole démontée. Les accessoires et l'électronique sont dans des cartons séparés.

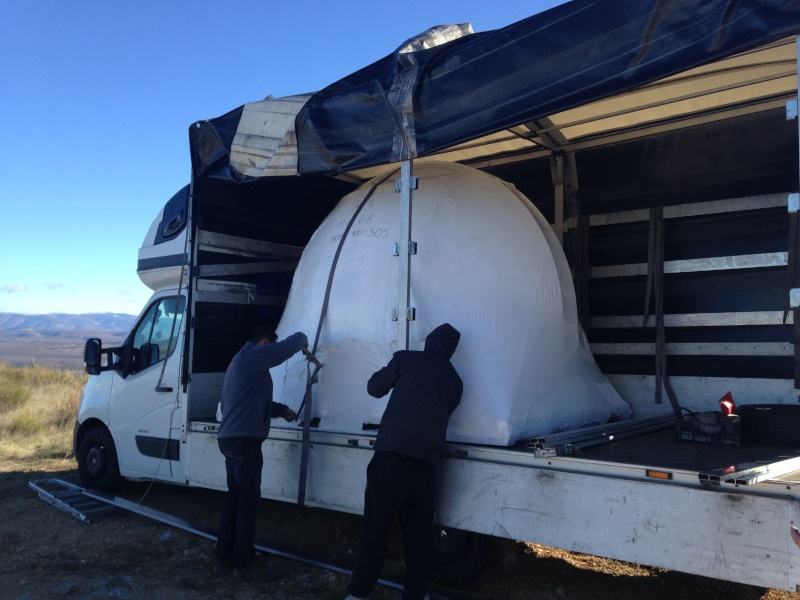

On débâche le camion sous un mistral et un froid GLACIAL !!!

Attention au vent en déchargeant !!!

On pose tout ça au sol, pas de casse ...

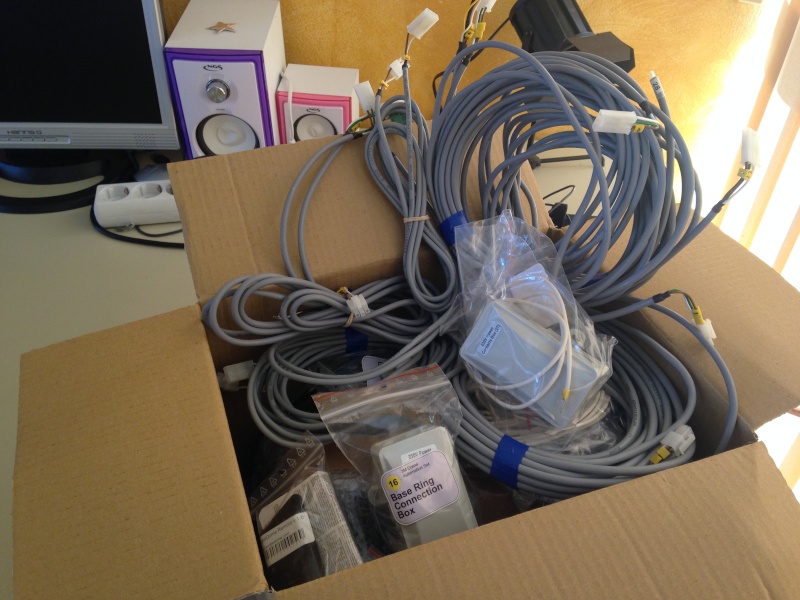

On rentre le carton avec les moteurs et les boîtiers électroniques. Vu le nombre de câbles, je suis bien content d'avoir pris l'option "Plug and Play"


19 - 20 Décembre 2015 : Montage de la coupole avec les astropotes.

Réquisition des astropotes pour un Week-end !

Nous sommes montés installer la coupole le Week-end du 19/20 Décembre 2015 avec des amis. Une partie de l'équipe de Sirene était présente (Cyp, Bruno, Solange) aussi durant ce Week-end "brumeux" ...
On a eu droit à la mer de nuage à notre arrivée, puis 1H après : Brume / Brouillard, petit crachin durant tout le reste du Week-end ...

La coupole est montée mais pas d’électronique ni de moteurs ... Les conditions météorologiques n'ont pas été favorables pour terminer intégralement l’installation de la coupole.

Un sacré Week-end !!! Une superbe aventure !!

Merci encore à tous les participants !!

Mer de Nuage à notre arrivée

Couronne

Vue Coupole sur palette

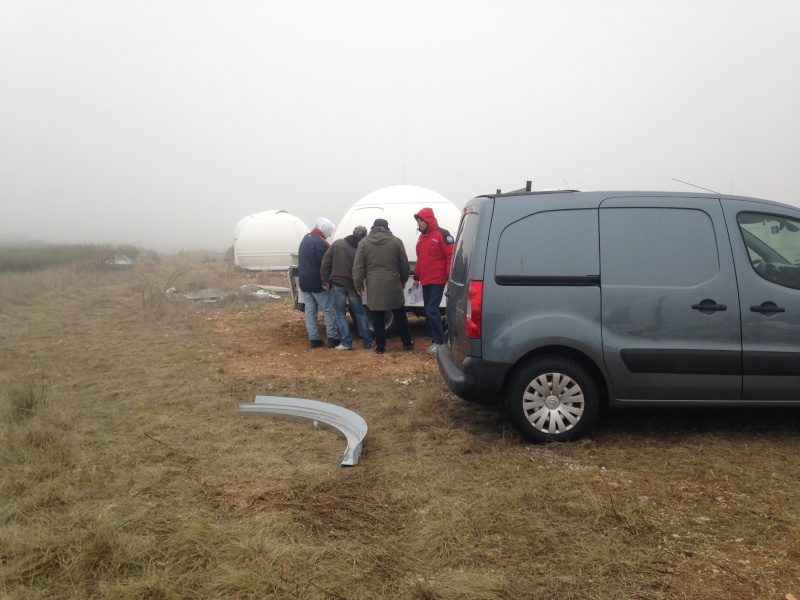

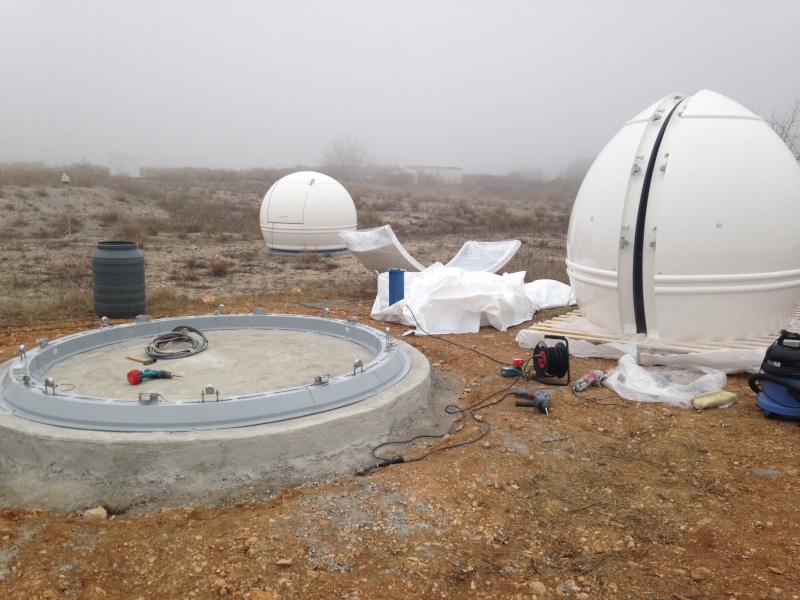

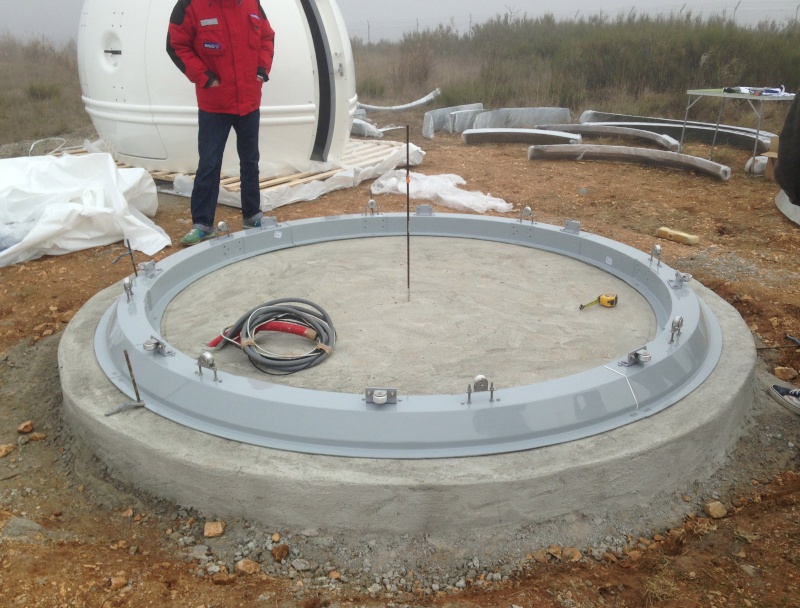

Une partie de l'équipe en pleine action

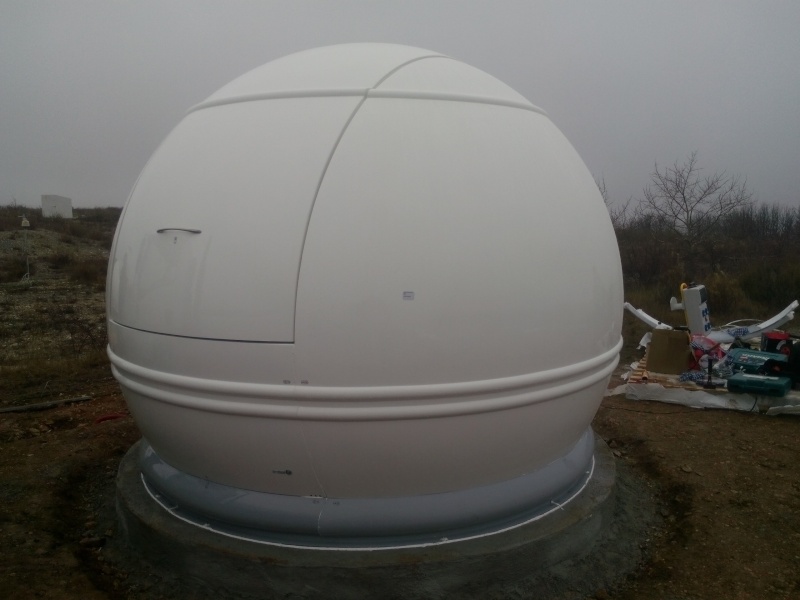

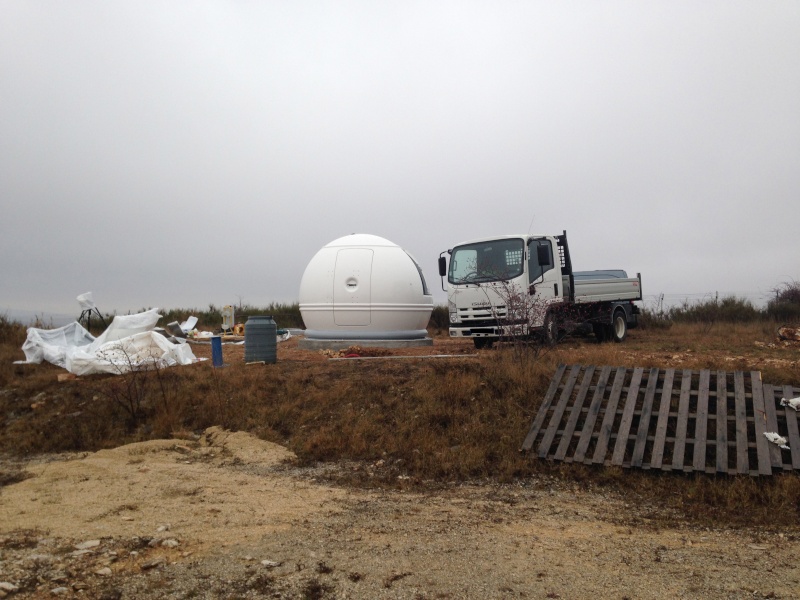

Coupole montée

L'équipe de choc avec, de gauche à droite Fred, Lolo, moi même et en fond de ciel JP Babin

Encore quelques dizaines d'heures de travail ...
La suite au prochain épisode !


24 - 25 Juin 2016 : Installation des moteurs et du setup.

J'ai profité du beau temps pour monter quelques jours avancer sur le projet. Cela faisait 6 mois que je n'étais pas retourner travailler sur place ... au vu de la météo ces derniers mois, je n'ai pas perdu grand chose !

Quelques photos de circonstance :

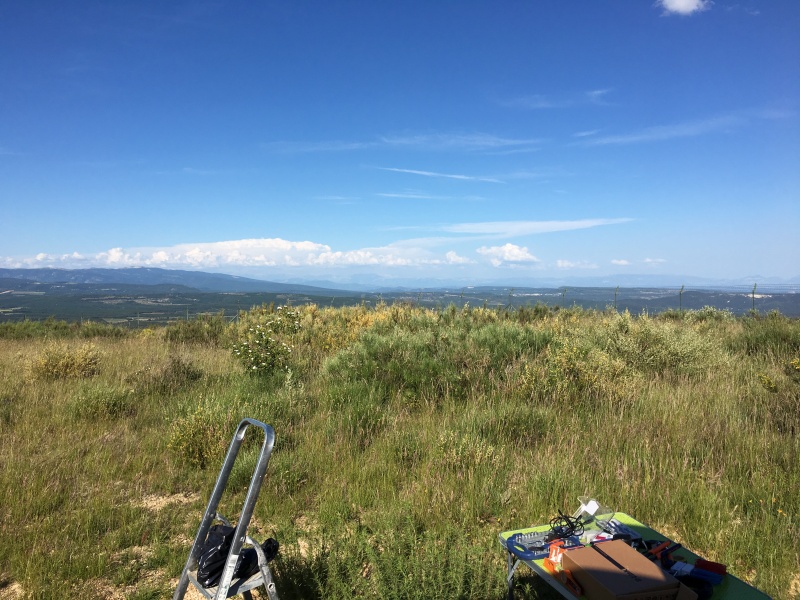

La vue depuis la coupole

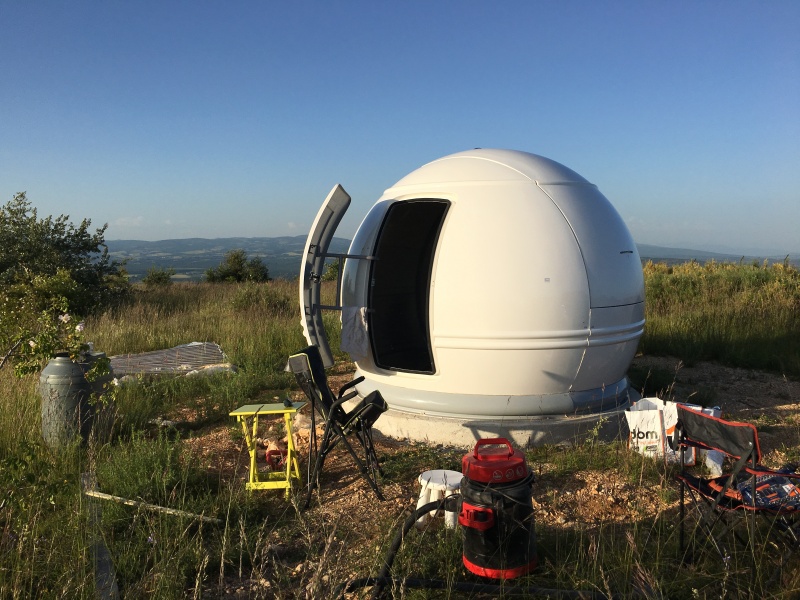

La coupole avec un beau ciel bleu, un temps idéal pour se remettre au travail !

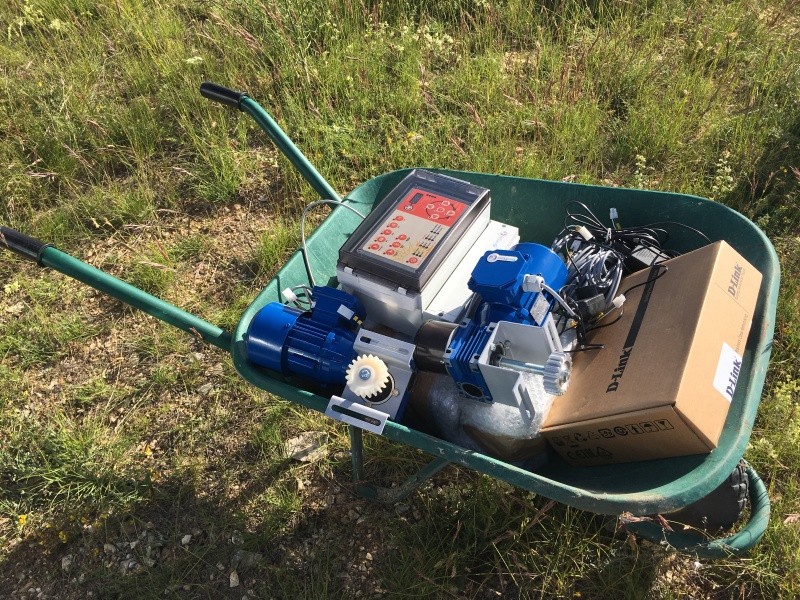

La motorisation et l’électronique de la coupole. Si vous pensez un jour acheter une coupole et que vous voulez gagner du temps, prenez l'option Plug and Play, vous ne le regretterez pas !

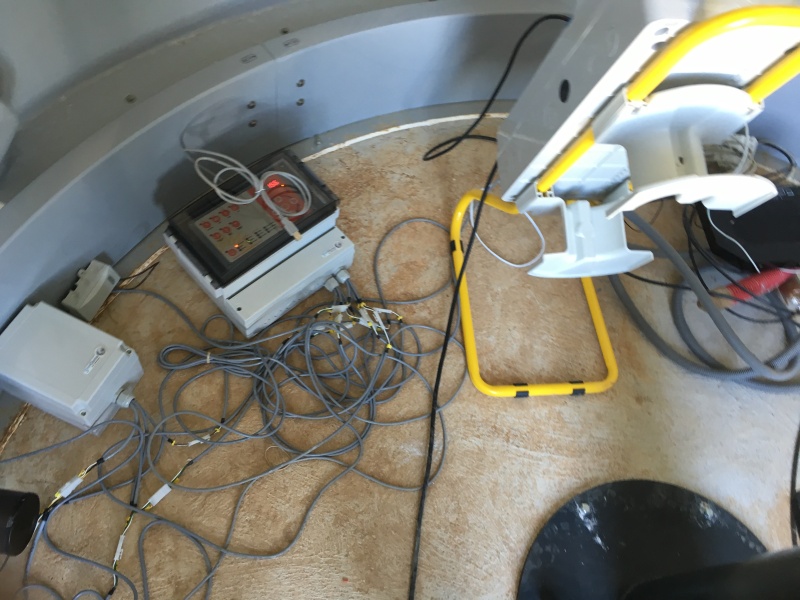

Les boîtiers électroniques "installés" enfin ... branchés ... J'ai terminé les branchements à 1h30 du matin, lors de la mise en marche j'avais le cœur qui battait à 200 de peur d'avoir fait une erreur dans le recablage.

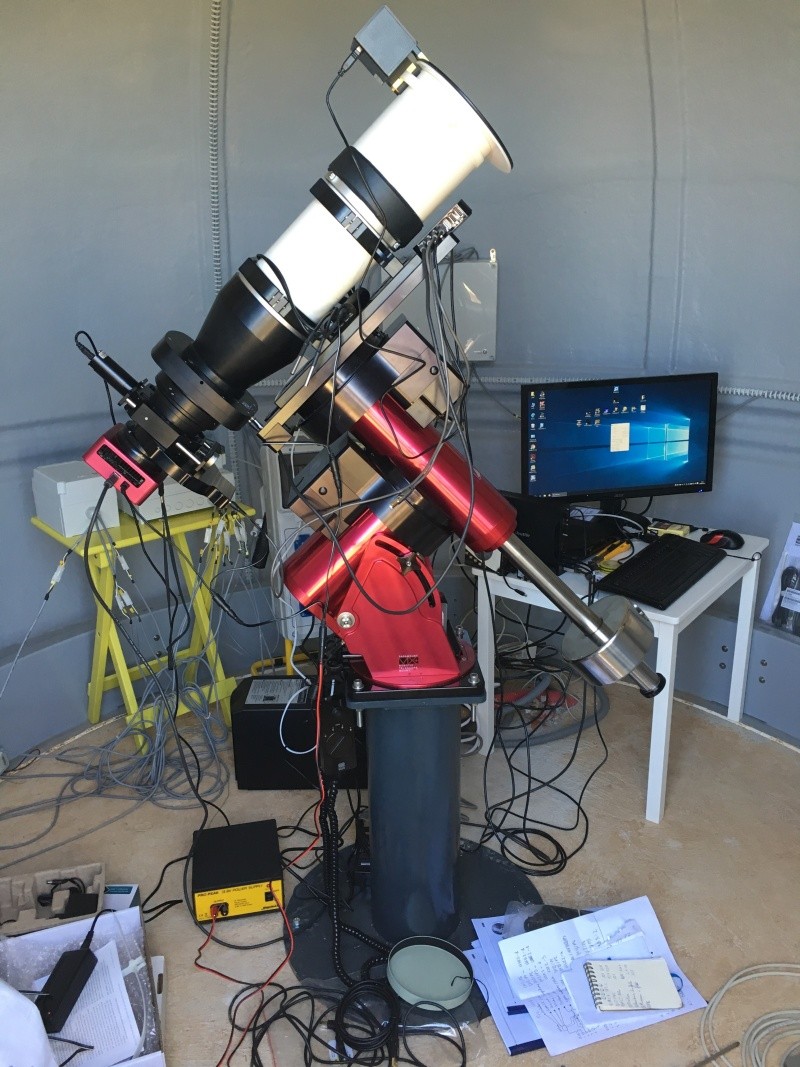

L'installation quasi-terminée avant de démêler et de fixer tous les cables ...

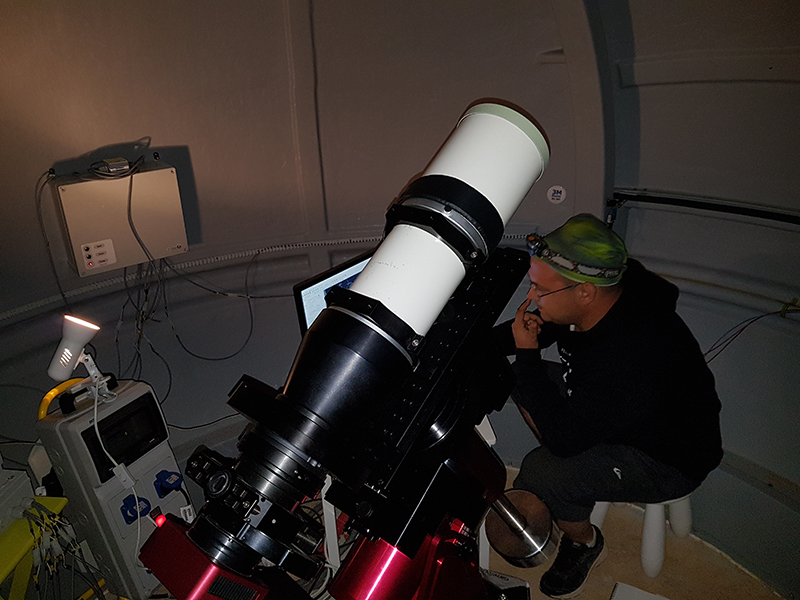

Moi-même en pleine action ...

Encore une ou 2 journée de travaille pour finaliser l'installation :
- Pylône avec All-Sky / SQM / Cloud Watcher
- Faire la MES

J'espère tout bouclé avant la fin Juillet pour être prêt à la rentrée, ou même un peu avant !!
J'ai perdu 3 heures sur la monture. Après avoir essayé de toucher un peu tout elle a enfin démarré. 2 autres heures sur la coupole. Le cablage a été mal fait par ScopeDome. Ils avaient inversé les câbles de l'inverter. Lorsque la coupole devait aller à droite, elle allait à gauche, et vice versa.


28 Juin 2016 : Premiers tests avec Teamviewer depuis Marseille

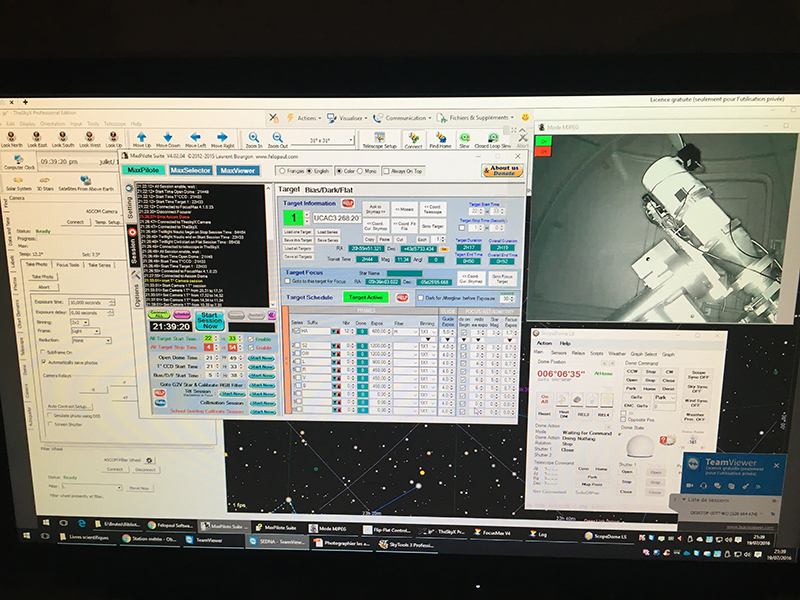

Ci dessous un test avec Teamviewer depuis Marseille ... je suis sur le cul des progrès de ce soft ... J'ai mesuré la connexion y a 800kb/s en Download et 700kb/s en Upload






20 Juillet 2016 : Première session

J'ai profité d'un ciel presque clair sur toute la France pour lancer un test grandeur nature du Remote. N'ayant pas installé le CloudWatcher je ne souhaite pas prendre de risques, ni rester éveillé toute la nuit à surveiller le ciel sur la All-Sky.
But de la manœuvre : tester Maxpilote (pour la première fois)
Dans la nuit du 19 au 20 Juillet, j'ai donc fait quelques essais. Pas de nuages / PL / 20-25km de vent en moyenne / pointe à 35
J'ai programmé la session sur une étoile entre North America et le pélican. 2H de H-alpha dans la zone. histoire de voir ce que cela pouvait donner.
Avec la CAM-IP, voir le dome s'ouvrir tout seul / la monture se "homer" / le ccd se mettre en température etc etc ... ça fait une drôle d'impression

Dans "l’euphorie" de la soirée, car quand tu lances pour la première fois Maxpilote en session et qu'en plus, le setup n'est pas dans le jardin, le coeur en prend un petit coup !
Bref !!!
J'avais "juste" oublié le school calibration pour l'autoguidage dans Maxpilote ...
J'avais "juste" oublié de configurer l'autoguidage également ...
C’était parti pour 3H de bidouillage dans TheSkyX pour essayer de faire un Calibrage.
Au bout de 2H, il faut arrêter de bricoler et se plonger dans la doc de 600 pages de TheSkyX, il faut faire au moins une pause ce soir !
J'ai été assez stupide pour oublier de régler le mode d'autoguidage ... j'étais en "Relay" (comme si j’avais un capteur SBIG intégré) et non pas en "Direct Guide" (les sonnées sont envoyés dans le cable comme PulseGuide sous EQmod)  ...

Du coup, la soirée Maxpilote était un peu tombé à l'eau, j'ai donc décidé de faire 2 poses, histoire d'avoir quand même un résultat et pouvoir dire "j'ai avancé"
J'ai donc lancé une MAP avec FocusMax en manuel pas trop loin.
1 pose de 600s en H-alpha avec Autoguidage et une autre sans autoguidage, histoire de voir si la MES n'est pas trop mauvaise.
Un peu fatigué, j'ai oublié de faire la MAP sur le Filtre H-alpha ...

Les résultats ci-dessous ce sont des brutes, juste avec un seuil de visualisation en Auto sous Iris.

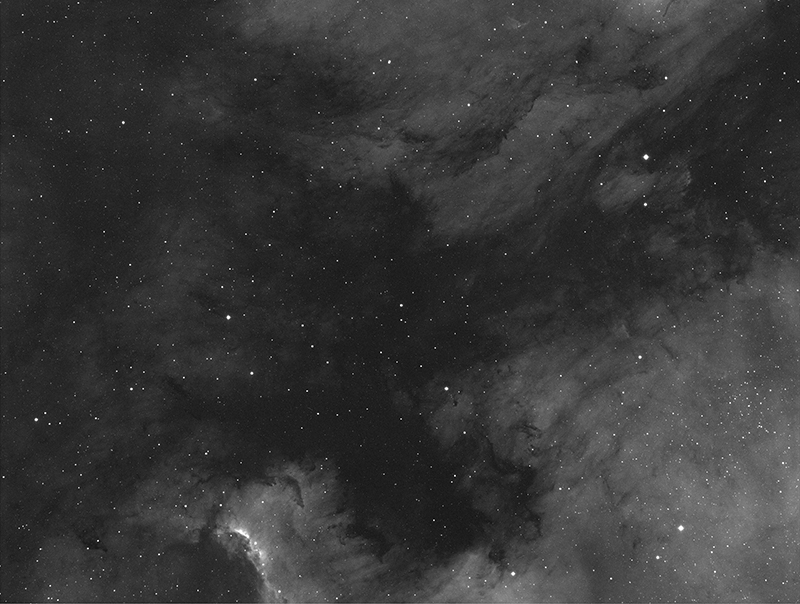

Brute de 600s H-Alpha avec MAP sur filtre L :

Brute de 600s H-Alpha SANS Autoguidage avec MAP sur filtre L :

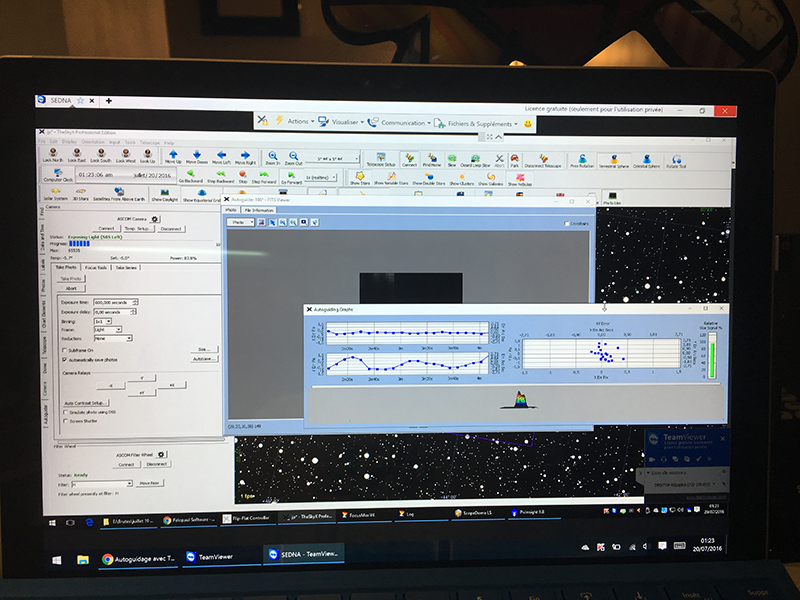

L'autoguidage qui fonctionne :

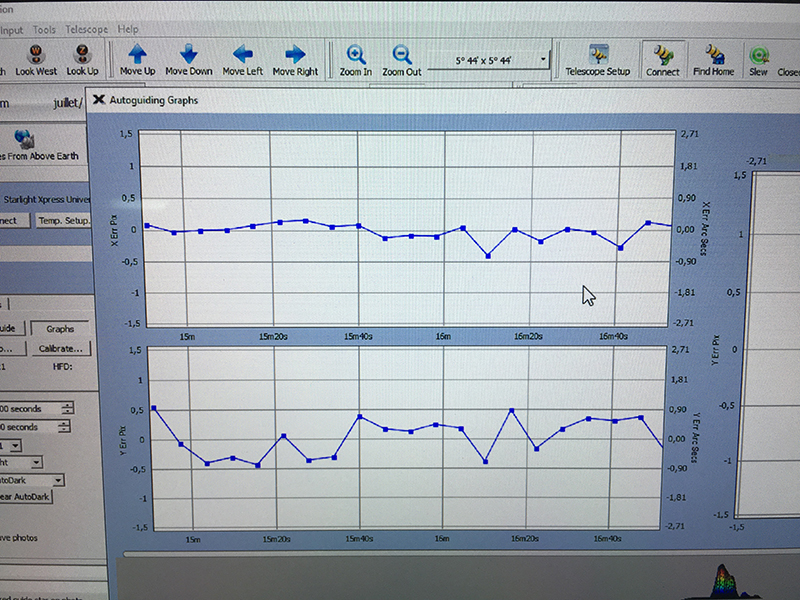

Un petit Zoom sur les données d'autoguidage :

C'est la première fois que je peux tester la FSQ106 avec l'ATLAS en condition réelle (MES OK / Monture bien réglée et autoguidage OK).
BazouK est à la hauteur de mes espérances.
champ plat sur 98% de l'image pour pouvoir exploiter pleinement le KAF8300 (le capteur tant décrié ces derniers temps). 2.7% de tilt
Des étoiles bien rondes.
Didier de SkyMeca a fait du bon travail.
KAF8300 is not Dead !
